Grube Landeskrone
Grube Landeskone

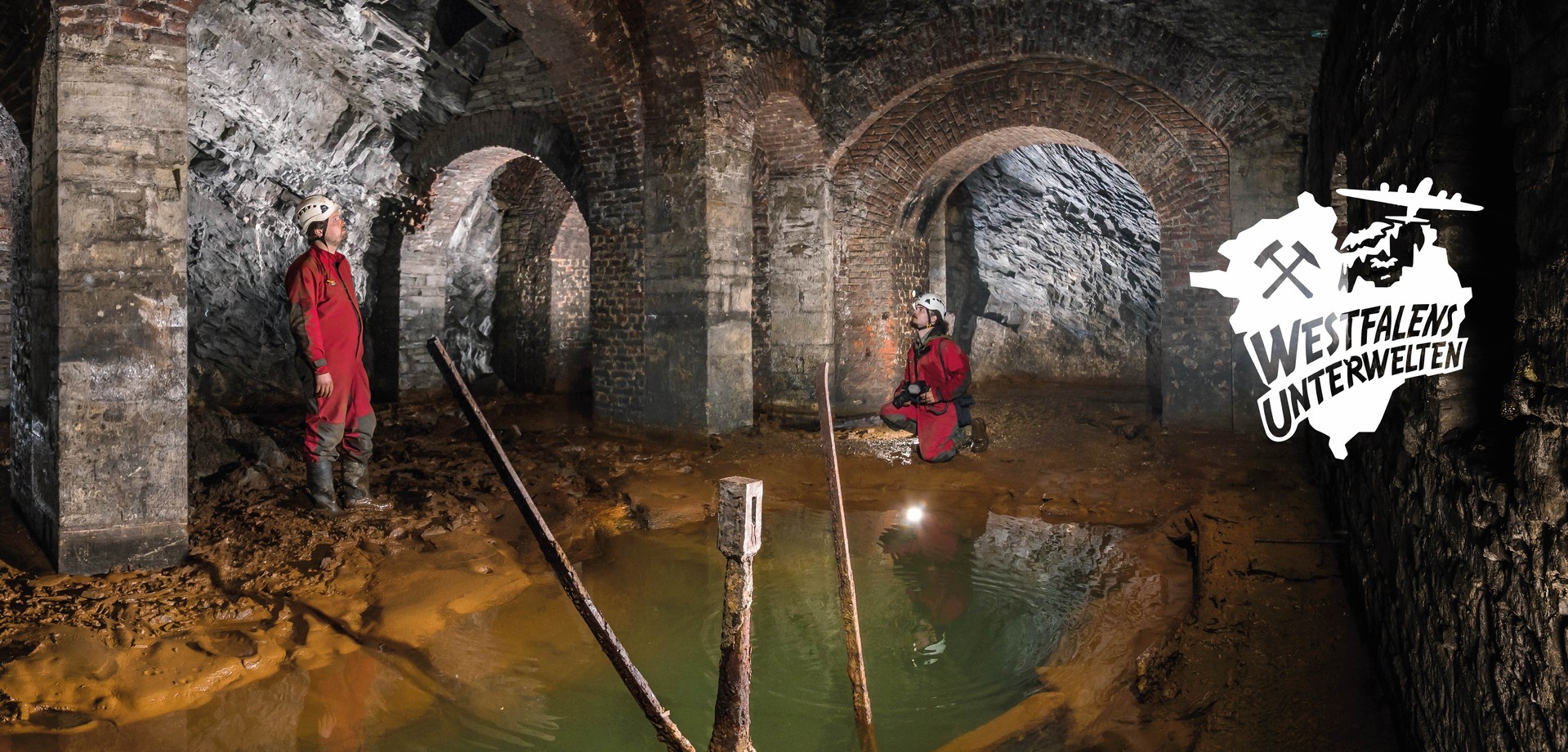

In einem Hallenkomplex der Grube Landeskrone bei Wilnsdorf im Siegerland arbeitete seit 1852 die erste Dampfmaschine untertage in der Region. Sie wurde bis 1878 betrieben und ermöglichte das Heben von Grubenwasser aus großen Tiefen sowie das Befördern von Menschen und Material. Sie wurde nach ihrer Aufgabe abgebaut und erst archäologische Untersuchungen konnten ab 2015 in Zusammenschau mit der historischen Überlieferung den genauen Standort des Maschinenkomplexes sowie seine Funktionsweise rekonstruieren.
Die Entdeckung und die beginnende Dokumentation des Hallenkomplexes gibt ein Video Gero Steffens (Deutschen Bergbau-Museums) eindrucksvoll wieder. Das Video zeigt auch die fotogrammetrische Erfassung des Hallenkomplexes, der ein erstes 3D-Modell erlaubte. Damit waren aber die Arbeiten bei weitem nicht abgeschlossen. Durch Aufseilen und Klettern konnten schwer zugängliche Bereiche über dem Hallenkomplex in bislang unerkundeten Schächten oder Kanälen begriffen werden, die nachfolgend zusammen mit dem Hallenkomplex gescannt wurden. Damit wurden auch Bereiche erfasst, die mit der Fotogrammmetrie nicht erreichbar waren.
Insgesamt ist damit dieser Hallenkomplex der europaweit einzige der beginnenden Hochindustrialisierung, der einerseits in derartiger Qualität dokumentiert wurde und andererseits nun für alle Interessierten erfahrbar ist. Grundlage hierfür war auch eine historische Beschreibung der Maschine, deren Abbildungen aber heute verloren sind. So musste mit archäologischen Methoden die Standorte und Ausrichtung der verschiedenen Bauteile der Maschine rekonstruiert werden.
Die WebXR der Projekthauptseite verwendet sogenannte Annotations. Einige dieser Annotations können durch Anklicken der Punkte in dem 3D-Modell detaillierter abgefragt werden. Sie fokussieren insbesondere Aspekte der Alltagskultur am Ende des 19. Jahrhunderts, die für die Bergleute wichtig waren.
Damit aber nicht genug! Wie funktioniert nun die Maschine in der Grube Landeskrone? Dies können wir schematisch mit der folgenden WebXR präsentieren. Der Hintergrund kann bei ScatchFab transparent eingestellt werden und dadurch eine bessere Anpassung auf das Layout der Website erreicht werden: Embedet/Fixed Size/On: Embedet/Context/Transparent Background
Das Modell ist hierbei in Teilen stärker schematisiert, weil viele der ursprünglichen technischen Details unbekannt sind. Damit aber der Gesamtmechanismus grundsätzlich verständlich ist, wurden sie im Modell vereinfacht rekonstruiert. Das Modell startet mit dem Antrieb der Pumpenanlage. Wenn diese pausiert, startet die Förderung mit der Bewegung der Förderkörbe. Dann findet wieder ein Wechsel statt. Beachten Sie die Details im Schacht und in der Maschinenhalle! Drehen und kippen Sie die Anwendung, um technische Details nachvollziehen zu können! Annotations liefern auch hier wieder Hilfestellungen zum Verständnis der wesentlichen technischen Komponenten.
